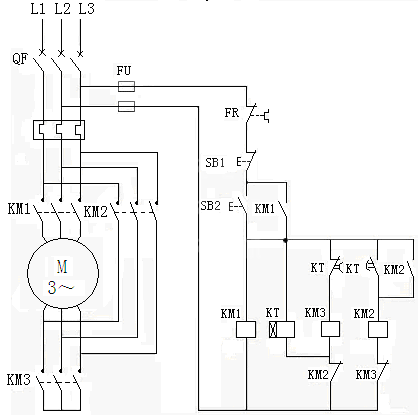

電機星三角起動電路圖如下：


  合上電源開關QF，按下按鈕SB2,使KM1得電并自鎖，隨即KM3得電，電動機接成星形，接入三相電源進行降壓啟動。在KM3得電的同時，時間繼電器KT得電，經過一段時間延時后，KT的常閉觸點斷開，KM3失電，同時KT的常開觸點閉合，KM2得電自鎖，電動機繞組接成三角形全壓運行。當KM2得電后，KM2的常閉觸點斷開，使KT斷電，避免時間繼電器長期工作，KM2,KM3常閉觸點為互鎖觸點，以防止同時接成星形和三角形造成電源短路。

  時間繼電器時間調節即起動時間，可用下式計算：

  式中tst----電動機正常起動時間，s

  Pe----電動機額定功率，kW,

  此計算公式簡單，為便于記憶，可編為口訣：

  星三角啟動電機，整定時間的計算：

  容量開方乘以二，積數加四單位秒。

  例：一臺380VY200L-430kW電動機，用星三角起動，計算時間繼電器動作時間（電動機正常起動時間）
